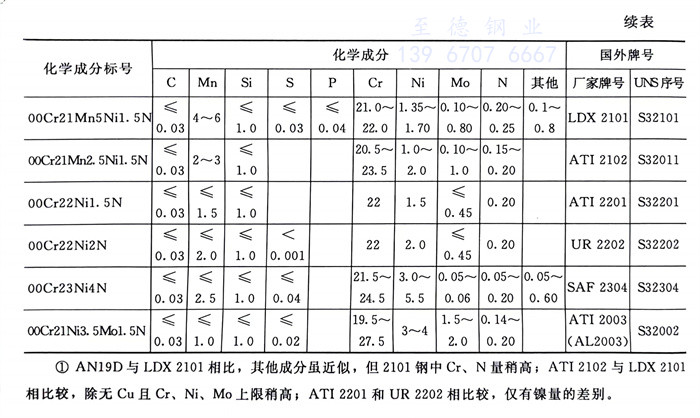

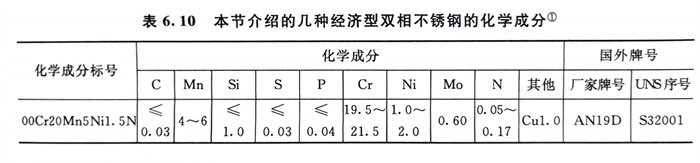

经济型双相不锈钢系指现代双相不锈钢中低镍无钼和少钼的那些牌号，其中的几个主要牌号及其化学成分列入表6.10中。除00Cr23Ni4N（SAF 2304）外，多种经济型双相不锈钢管都是2000年以来陆续面世的。例如，AN19D (00Cr20Mn5Ni1.5N),LDX 2101 (00Cr21Mn5Ni1.5N),ATI 2101(00Cr21Mn2.5Nil.5N), ATI 2201 (00Cr22Nil.5N),UR 2202（00Cr22Ni2N），SAF 2404和 ATI 2003 （00Cr21Ni3.5Mo1.5N）等，本节仅对表6.10中所列牌号进行扼要介绍。
从表6.10中可以看出，除含钼的ATI2003外，其他6种经济型双相不锈钢管也均含有少量钼元素。由于钼的耐点蚀当量值相当于铬量的3.3倍，因此在高铬量（21％～23％）并含氮的条件下，少量的钼对提高钢的耐蚀性有不容忽视的作用，但同时又避开了高钼量所要引起的钢的组织热稳定下降的敏感性和成本的提高。早期2101型（AN19D和LDX 2101）钢中均含有较高的锰，主要是为了提高氮在钢中的溶解度，以便加入尽量多的对平衡钢的双相结构和提高钢的耐蚀性有重要作用的氮元素，同时还可节约镍，但近期问世的其他经济型双相不锈钢含锰量有所下降，并达到了正常的范围（≤2％），这与考虑到硫化锰形成显著降低钢的耐点蚀性有关。本文所涉及的国外生产的经济型双相不锈钢管中的硫量多在＜0.01％，甚至在≤0.001％的水平，经济型双相不锈钢中的量均需＞21％，以防止冷成型过程中相变而引起钢的性能下降。
