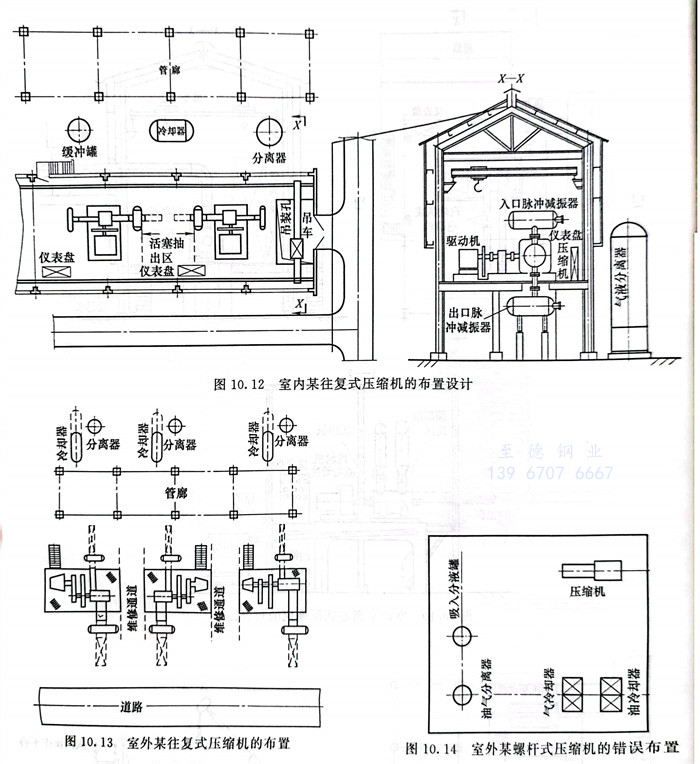

某国外工程项目，设计方把螺杆压缩机的分液罐、油气分离罐、气冷却器与压缩机以及其他设备分别按照防火规范内15m的间距做了设备布置图，占地面积非常大，如图10.14所示。其实，按照这个国家防火规范要求（我国GB50160也有同样的要求），螺杆压缩机的分液罐、油气分离罐、气冷却器与压缩机以及其他与主体设备密切相关的设备可直接连接或靠近布置，也可以由压缩机厂家来确定整个“压缩机模块”的布置尺寸。调整修改后的设备布置占地面小了很多。

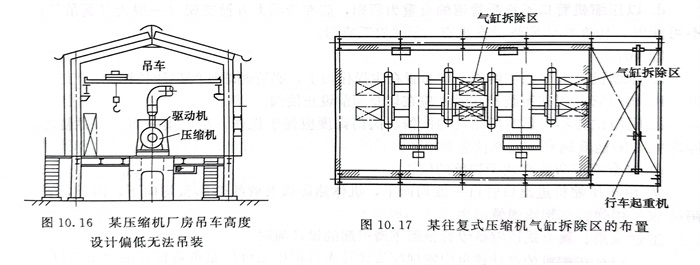

工程应用：某压缩机厂房吊车高度偏低的设计错误
某压缩机厂房吊车高度设计偏低，见图10.16，行走起来阻挡设施较多，无法吊装。
工程应用：某往复式压缩机气缸拆除区的布置
图10.17是某往复式压缩机气缸拆除区的布置。笔者参与校审的项目，时常发现气缸拆除区距离不够。
